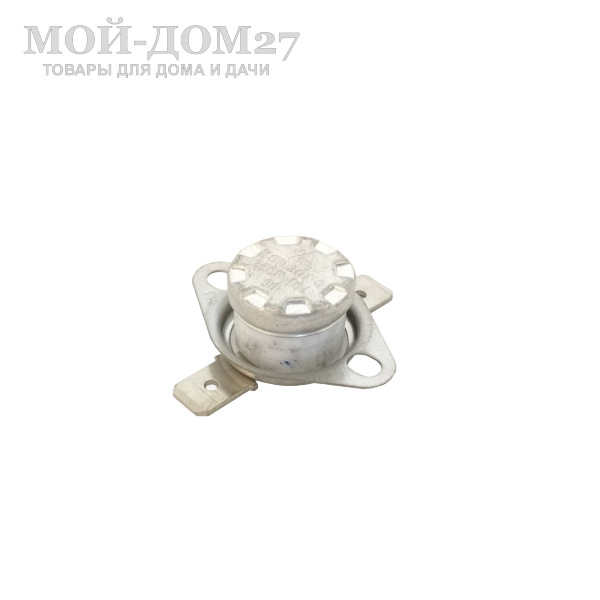

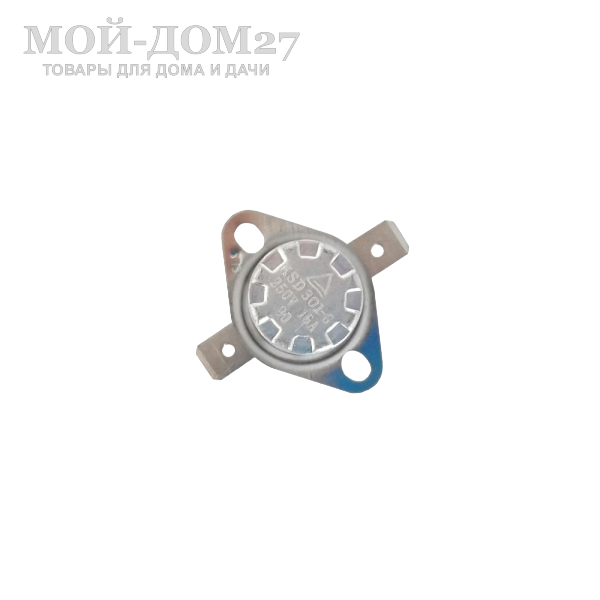

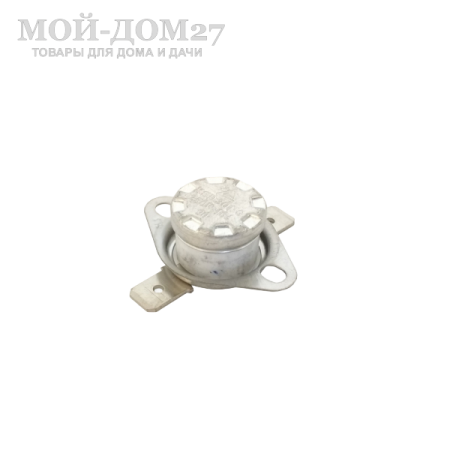

Термостат биметаллический KSD301-90

Термостаты серии KSD-301 также применяются в электрических схемах чайников-термосов (термопотов), накопительных водонагревателей (бойлеров), электроплит, духовых шкафов, СВЧ-печей и других электрических устройств с автоматическим типом срабатывания.

Термостаты выпускают на рабочее напряжение до 250В и ток 10А или 15А.

В качестве принципа работы термостатов серии KSD-301 используется свойство биметаллических (латунно-стальных) пластин изгибаться при нагреве под воздействием температуры, поскольку коэффициенты расширения применяемых металлов разные. Изгиб пластин управляет замыканием или размыканием контактов.

Когда после снятия перегрузки биметаллический сплав охлаждается, то контакты возвращаются в исходное состояние. Допустимое отклонение температуры срабатывания составляет ±5% или ±10%.

Термостаты серии KSD-301 (KD302) выпускаются также с ручным сбросом, в их обозначении присутствует суффикс "M" (RESET). Термостаты серии KSD-301 (KD302) с ручным сбросом имеют специальную кнопку, расположенную на корпусе прибора.

Термостаты серии KSD-301 (KD302) по принципу работы похожи на самовосстанавливающиеся термопредохранители и реле, поэтому часто используются и другие названия термостатов: термоконтакт, термопрерыватель, термореле, термовыключатель, термопредохранитель, термодатчик, термоотсекатель, термозащита, защитный термостат.

У нормально замкнутых термостатов серии KSD-301 (KD302) биметаллические пластины находятся в замкнутом состоянии. При нагреве происходит деформация пластин и размыкание цепи. Нормально разомкнутые термостаты, наоборот, имеют разомкнутые контакты, а перегрев биметаллических пластин приводит к замыканию цепи.

Термостаты серии KSD-301 (KD302) представляют собой цилиндрический корпус (из керамики или термопластика) с металлической крышкой, подвижным или неподвижным металлическим фланцем, обеспечивающим крепление термостата, и вертикальными, горизонтальными или угловыми выводами шириной 4,8 мм или 6,3 мм.

Ресурс срабатываний термостатов серии KSD-301 (KD302) составляет не менее 50 тысяч циклов при соблюдении требований эксплуатации.

Подключения термостатов серии KSD-301 (KD302) может выполняться с использованием наконечников типа FAST-ON "мама" без применения пайки.

Для наиболее популярной ширины выводов 6,35 мм наконечники FAST-ON частично изолированного типа представлены здесь, прямые наконечники FAST-ON полностью изолированного типа представлены здесь, угловые наконечники FAST-ON полностью изолированного типа представлены здесь, наконечники FAST-ON неизолированного типа представлены здесь. Таблица с конкретными подходящими кабельными наконечниками приведена в конце этой страницы.
