Как правильно установить дымоходную трубу

Базовые правила монтажа

При отоплении частного дома или бани часто используют печи, котлы или камин. При горении твердого топлива выделяется дым и угарный газ, которые нужно отводить от котла на улицу.

При неправильном подборе дымохода может произойти: перегрев перекрытий, недостаточная тяга, не герметичность сборки и как следствие возгорание перекрытий или задымленность помещения.

• При установке печи или камина с большой массой, заранее готовьте под них фундамент: небольшую платформу, которая не сдвинется с места, если просядет основание строения.
• Стеновые и потолочные перекрытия, если они выполнены из горючих материалов, должны располагаться на значительном удалении от источника пламени (около 40 см). При прохождении стеновых и потолочных перекрытий: 500 мм – до горючих, 380 мм – до негорючих.
• Соблюдайте минимальное количество изгибов в дымовом канале. При этом не допускайте прямых углов в системе, лучше разбить такой изгиб на два участка или использовать элементы с меньшим и большим углом.
• Площадь сечения дымового канала должна быть не менее площади сечения патрубка котла. Дымовые каналы следует выполнять вертикально, без уступов.
• Должно обеспечиваться разрежение на входе не менее 5 Па. Рекомендуемая высота канала не менее 5 м от воздухозаборного отверстия котла.
• Обязательно использование ППУ при пересечении крыши или стены.
• Отсутствие горизонтальных каналов для чистки в чердачных помещениях.
• Соединения частей не могут монтироваться в межэтажных и чердачных перекрытиях.
• Дымовой канал не должен соприкасаться с любыми коммуникациями.
• Нагрев ближайших строительных элементов не должен превышать 50 градусов.
• Монтаж идет снизу-вверх, каждый последующий элемент входит в предыдущий.

Основные технические характеристики дымохода

Диаметр

В инструкции к отопительному оборудованию прописывается рекомендуемый диаметр дымохода для хорошей тяги.

Важно! Диаметр трубы не должен быть меньше диаметра печи или котла.

Высота

Расчет высоты дымовой трубы относительно конька основывается на требованиях СНиП 41-01-2003 и СП (строительные правила) 7.13130.2009, а также на рекомендациях производителя отопительного устройства.

У строений с плоской крышей дымоход должен выступать от 0,5 метра. Так же стоит учитывать, что при скапливании снежных масс на крыше – дымоход должен выступать над ними не менее чем на 0,5 метра.

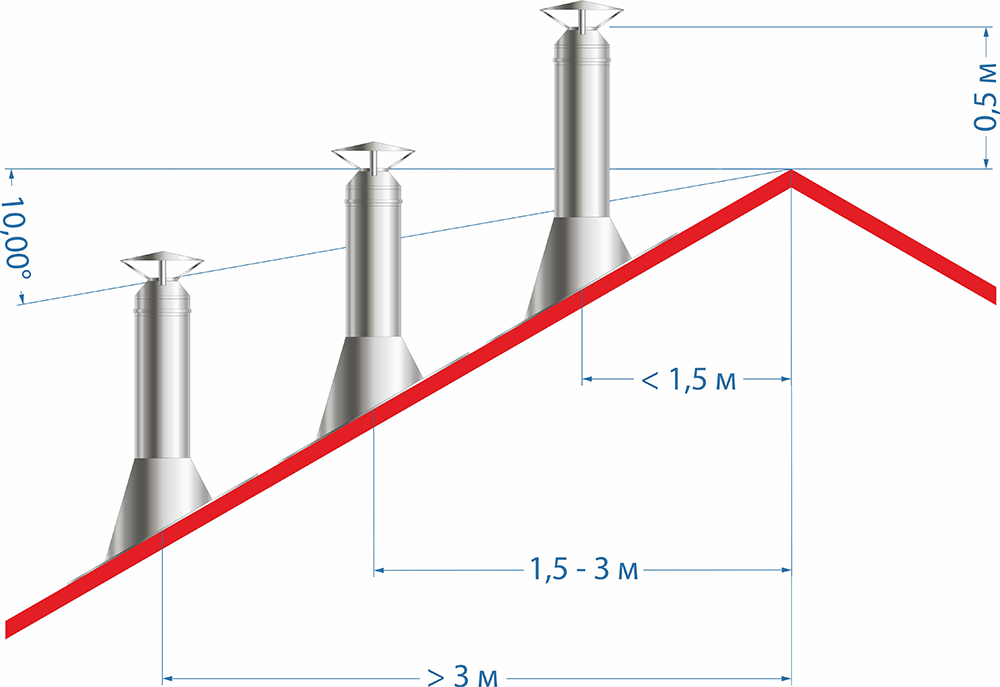

У строений со скатной крышей высота дымохода подбирается в зависимости от удаленности дымохода от кровли

• до 1,5 метра - высота должна быть не менее 0,5 метра над уровнем конька
• в пределах 1,5-3 метра - последний элемент дымохода должен быть не ниже уровня конька
• от 3 метров -  минимальная высота трубы определяется путем проведения линии под углом 10 градусов относительно горизонта.

Толщина металла

При использовании в качестве отопительного оборудования банной печи или твердотопливного котла, работающего на угле, рекомендуется использовать дымоходную трубу толщиной 0,8 мм. Так как высокая температура дымовых газов быстрее изнашивает трубу.

Первый метр длины дымохода лучше использовать толщиной 0,8 мм.

По мере прохождения дыма он постепенно остывает и далее можно использовать дымоход толщиной 0,5 мм.

Одностенная или сэндвич труба

Первыми элементами от котла лучше использовать одностенную трубу, так как будет большая теплоотдача от трубы в помещение. Как следствие труба быстрее остывает и образовывается меньше конденсата.

Так же повернув одностуенную трубу лазерным швом в видимую зону можно контролировать степень прогорания всей системы дымоотведения и степень ее износа.

Сэндвич трубу необходимо использовать на улице и при проходе через перекрытия. Для уменьшения образования конденсата и возгорания в перекрытии.

Этот вид представляет собой конструкцию, которая состоит из двух труб разного диаметра – внешней и внутренней. Пространство между ними наполнено теплоизоляционным материалом негорючего свойства с рабочей температурой до 600°С – минеральной ватой из базальтового волокна высокого качества.

Использовать внутри помещения нецелесообразно по двум причинам:

1. Сэндвич труба не отдает тепло в помещение и быстрее изнашивается от высоких температур. Дымоходы-сэндвичи обеспечивают повышенную пожаробезопасность, но они не являются ее полной гарантией. Поэтому проход через перекрытия требует обязательного использования дополнительных элементов пожаробезопасности, а именно ППУ производства Феррум.
2. Стоимость утепленной трубы в несколько раз выше одностенной трубы

Как лучше вывести дымоход – через стену или крышу

Преимуществом вывода через стену станет более лучшая пожарная безопасность, минимизация образования задымления, возможность простого увеличения тяги в зависимости от высоты трубы, а также установки в готовом здании. Но главным недостатком будет более дорогой и более сложный монтаж

При проходе через крышу будет более высокая устойчивость конструкции, отсутствие переохлаждения дымовых газов и как следствие образование конденсата. Но при этом, вероятность «пропустить» возникновение пожара выше, так как задымление возникает в перекрытиях, которые находятся на чердаке и на крыше, и их элементарно не видно вплоть до появления огня.

Наиболее пожароопасные места в бане/доме – это проход через потолочные и стеновые перекрытия. Ниже мы рассмотрим варианты прохода более конкретно.

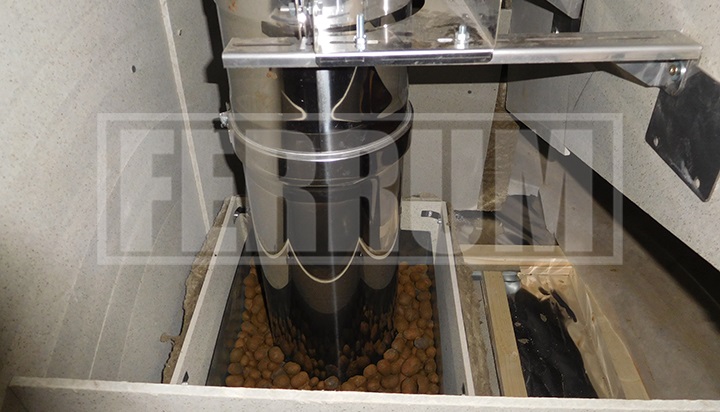

Проход через потолочные перекрытия

При проходе через перекрытия необходимо либо изготовить специальный узел, либо приобрести готовый потолочно-проходной узел (ППУ). Потолочно-проходные узлы разделяются на разборные (без утеплителя) и готовые (с утеплителем) варианты.

При слишком близком расположении стропил или лагов к ППУ, следует первоначально сделать деревянный короб и только после этого в него установить потолочно-проходной узел.

ППУ термо с минеритом не требует дополнительного утепления и теплоизоляции. Для повышения пожаробезопасности можно пустоты в ППУ термо каолиновой ватой.

Крепление узла выполняется к перекрытию сверху на саморезы. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

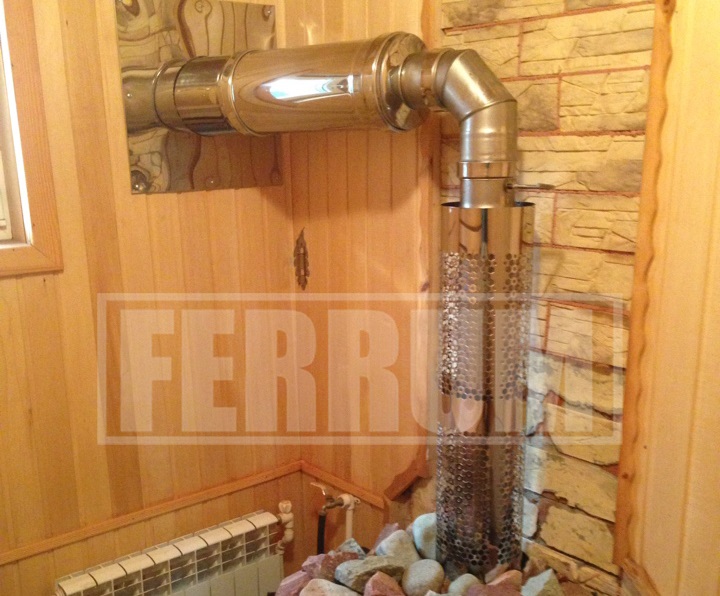

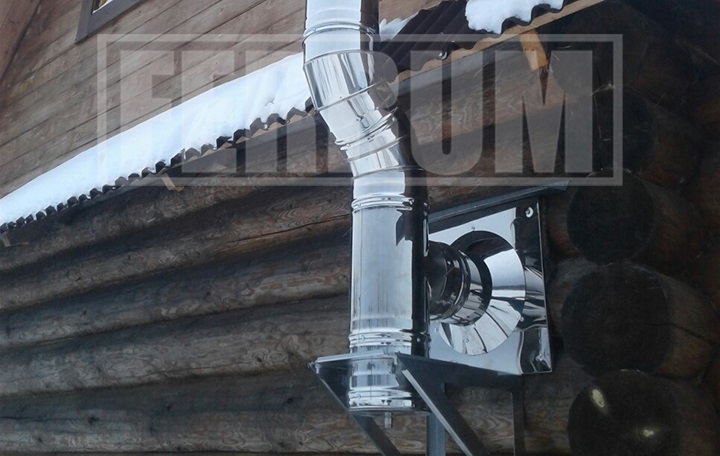

Проход через стеновые перекрытия

На выход из котла (печи) устанавливается адаптер. Далее теплообменник или одностенная труба, а на нее уже шибер, колено и в конце старт-сэндвич. На участке прохождения перекрытия всегда используется сэндвич и ППУ. После закрепления сэндвич-тройника, который ставится снаружи здания, снизу крепится конденсатоотвод, а на финише трубы будет оголовок. При этом тройник обязательно крепится на монтажную площадку, а ствол дымохода через каждые 2 метра монтируется на стеновые кронштейны.

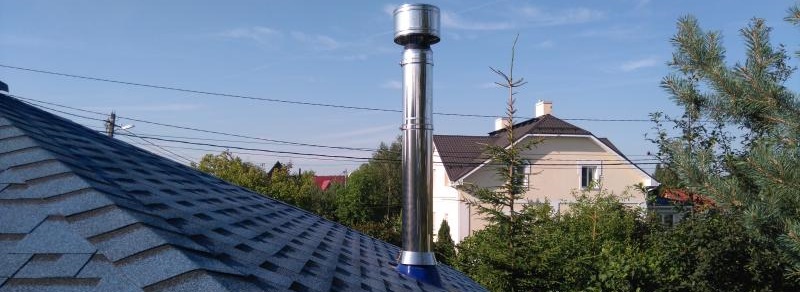

Проход через кровлю

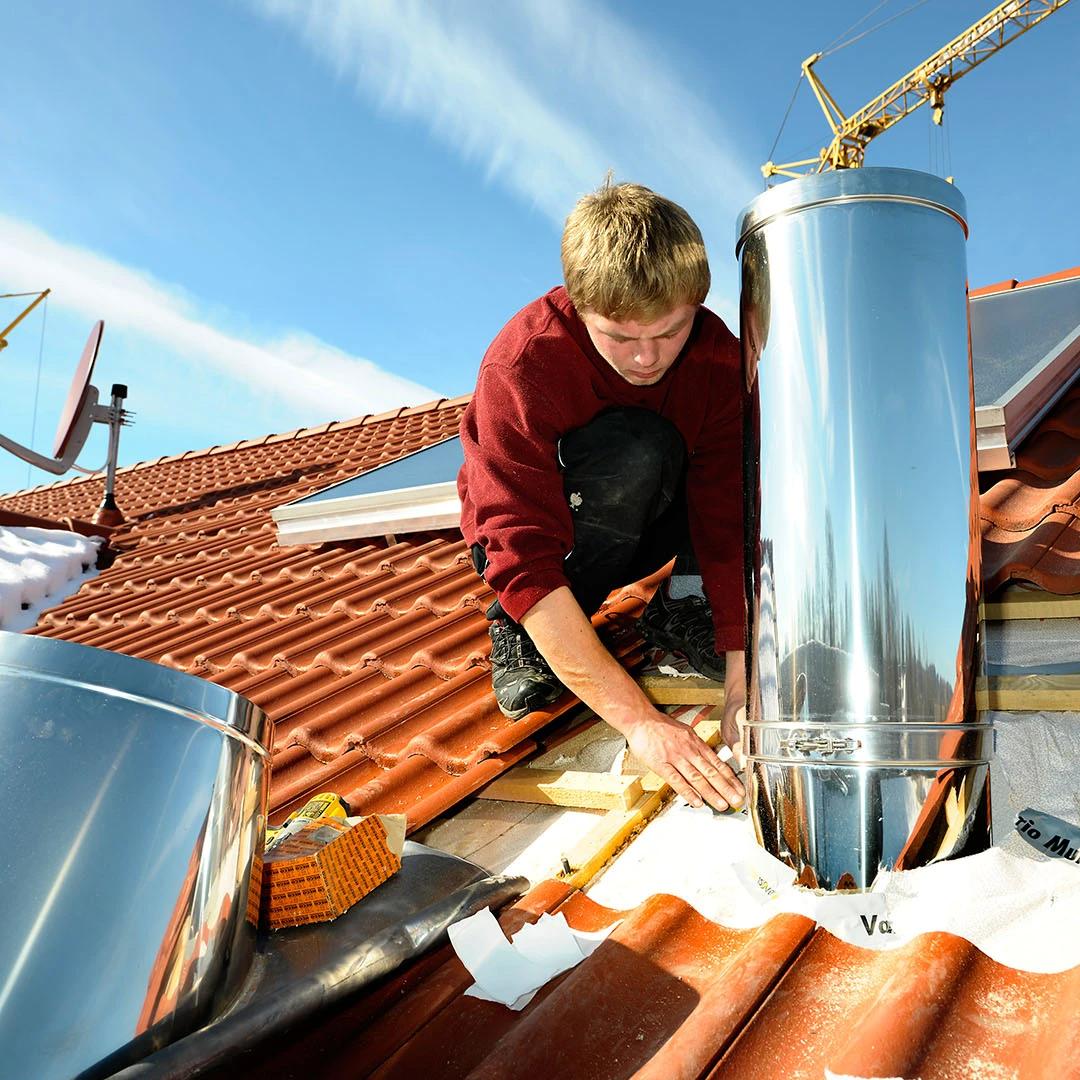

Для безопасной эксплуатации дымоходной трубы обязательно использование крышной разделки позволит сохранить тепло и сухость в помещении. А неграмотно построенный проход через кровлю может вызвать пожар, протечку, гниение и как следствие разрушение крыши.

Выводят дымоход-сэндвич сквозь отверстие в патрубке крышной разделки, Зазоры между трубой и крышной разделкой стоит обработать жаропрочным герметиком (с рабочей температурой до 1000 градусов).

Верхний край фартука крышной разделки следует заводить под вышележащий лист шифера или металла.

В случае применения гибкой разделки из силикона или резины в колпаке вырезают отверстие на 1/5 меньше его диаметра. Колпак крышной разделки натягивают на трубу и придают гибкому фартуку форму листа. Закрепляют на саморезы, предварительно промазав герметиком. Для более прочного крепления иногда необходимо бывает усилить обрешетку крыши – это делается на этапе выпиливания отверстия в ней.

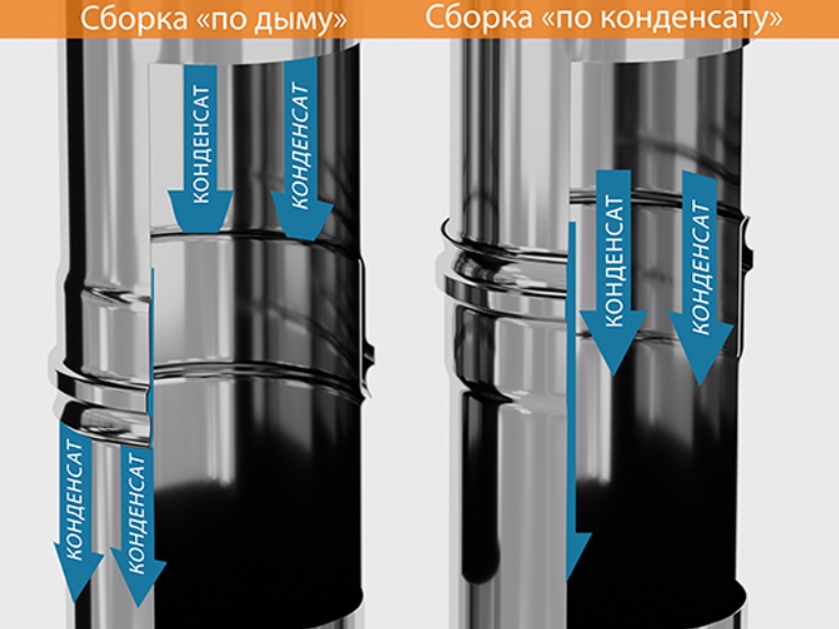

Как собирать дымоход: по дыму или конденсату

Установка дымохода происходит снизу-вверх.

Заводы изготовители рекомендуем сборку по конденсату: каждая следующая труба вставляется внутрь предыдущей. Такой способ сборки увеличивается срок службы дымоходной трубы из нержавеющей стали.

Влага будет стекать вниз по внутренней стенке при этом не оседает на трубе и не накапливает сажу, разъедая стенки. Так же влага не будет попадать в утеплитель сэндвич-дымохода, тем самым не будет терять свои теплоизоляционные свойства.

Требования к дымовому каналу

Основные требования прописываются в нормах противопожарной безопасности. Обязательным условием является соблюдение минимального расстояния от стен и перекрытий, наличие потолочно-проходного узла, грамотной изоляции всех стыков.

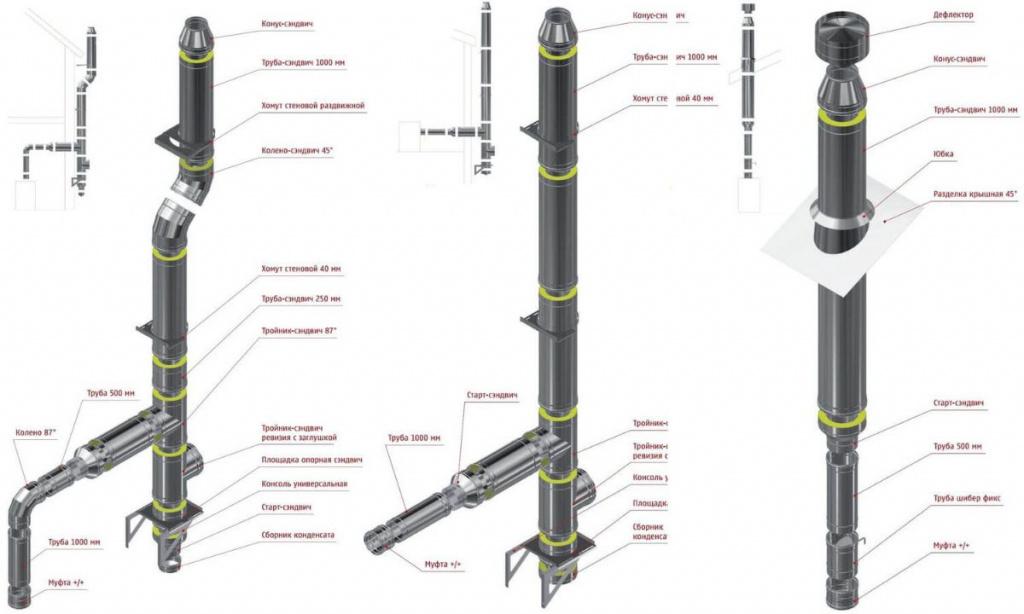

Монтаж дымоходов из нержавеющей стали

Установка элементов производится снизу-вверх от котла или печи. В местах с разным диаметром в местах стыка обязательно применение жаростойкого герметика с рабочей температурой не менее 1000°С. При монтаже внутренняя труба входит внутрь предшествующей, а наружная труба одевается на предыдущую.

Места стыков труб и других элементов (отводов, тройников и т.п.) скрепляются хомутами. Они должны находиться вне потолочных перекрытий. На каждые два метра дымохода устанавливаются стеновые кронштейны, а тройник должен иметь опорный элемент. Крепление частей к строительным конструкциям должно осуществляться также с помощью консолей и опорных площадок не реже чем через пять метров. Крепление соединительных труб должно исключать возможность прогиба.

Установку необходимо проводить на кронштейнах через стену или по прямой через крышу.

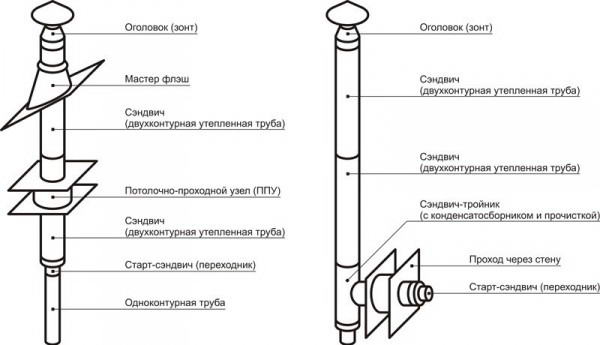

Основные элементы дымоходной трубы

Адаптер котла – стартовый трубный компонент будущего дымохода. Он необходим для сборки по конденсату, так как переориентирует разворот при монтаже.

Шибер перекрывает поток топочных газов в случае необходимости, представляя с собой задвижку с отверстиями во избежание угорания.

Старт-сэндвич является промежуточным элементом в переходе с одностенной на двустенную конструкцию.

Потолочно-проходной узел (ППУ) с минеритом является обязательным элементом при соблюдении пожарной безопасности в месте прохода через крышные и потолочные перекрытия. ППУ содержит огнеупорный материал изоляции, прослойку воздуха и область для размещения дополнительного слоя теплоизоляции.

Разделка на крыше изолирует дымоход от попадания дождя и снега. Повышенная жесткость конструкций Ferrum защитит при сходе снега, не допуская течи.

Хомуты применяются для фиксирования дымовой трубы относительно плоскости монтажа. Крепежные элементы из стали нужны для размещения системы так, чтобы она не опиралась на печь или камин.

Оголовок (зонт на сэндвич). Защищает утеплитель в сэндвиче от осадков.

Сэндвич-тройник. Служит для изменения направления движения дымовых газов.

Условия для нормальной работы дымохода

• Протяженность канала должна быть не менее 5 метров.
• Отсутствие большого количества поворотов. Если их больше трех, то нужно менять проект.
• Если присутствует горизонтальный путь, то его протяженность должна быть не больше одного метра.
• Диаметр трубы не должен быть уже соединительного патрубка.
• В идеале дымоход должен быть вертикальным на всем протяжении. Но иногда этого добиться бывает трудно или невозможно. В этом случае используют тройники и переходы (колено). Если в вашем канале есть хотя бы один переход по 90*, то вам необходимо удлинить трубу на 1 м, если два перехода (два угла), то соответственно - на 2 м. Если вы использовали переход под 45*, то два таких угла - это плюс 1 м в высоту.
